串聯諧振試驗裝置在電力設備耐壓試驗中應用廣泛，但其運行過程中可能出現各類故障，影響試驗進度與設備安全。掌握常見故障的

排除方法，是保障試驗順利進行的關鍵。以下將結合故障現象、原因，給出詳細的排除措施。?

一、無法升壓或升壓異常?

（一）故障現象?

接通電源后，裝置無法升壓，或升壓過程中電壓突然下降、無法達到預定試驗電壓。?

（二）故障原因及排除方法?

電源問題：檢查電源輸入是否正常，電壓是否穩定在裝置額定工作電壓范圍內。若電源電壓過低或波動較大，可使用穩壓器進行穩

壓。同時，查看電源線連接是否牢固，有無松動、斷路或接觸不良現象，確保電源線各接頭緊密連接，必要時更換損壞的電源線。?

電路故障：檢查裝置內部電路板上的熔斷器是否熔斷，若熔斷，需更換同規格的熔斷器。此外，排查電路板上的電子元件，如電阻、

電容、晶體管等是否存在損壞、老化或虛焊情況。對于損壞的元件，需使用專業工具進行更換；對于虛焊元件，重新焊接牢固。若無

法確定具體故障元件，可聯系專業維修人員或廠家技術支持進行檢測和維修。?

諧振回路問題：檢查電抗器、電容器等諧振元件的連接是否正確，確保串聯或并聯連接方式符合試驗要求。查看各元件的接線端子是

否松動，重新緊固接線端子。若懷疑元件本身存在故障，可使用萬用表、電橋等儀器對電抗器的電感值、電容器的電容值進行測量，

與標稱值對比，判斷元件是否損壞。若元件損壞，需更換同參數的合格元件。?

二、過流保護動作頻繁?

（一）故障現象?

在試驗過程中，裝置頻繁觸發過流保護，導致試驗中斷。?

（二）故障原因及排除方法?

負載問題：檢查被試設備是否存在短路、接地等故障。使用絕緣電阻測試儀測量被試設備的絕緣電阻，若絕緣電阻值過低，說明設備

可能存在絕緣損壞，需對設備進行檢修或更換。同時，確保被試設備的容量與試驗裝置的輸出容量匹配，若被試設備容量過大，超過

裝置額定輸出，會導致過流，此時需更換更大容量的試驗裝置或調整試驗方案。?

回路參數設置不當：檢查諧振回路的參數設置，如電抗器的電感值、電容器的電容值與被試設備的參數是否匹配。根據被試設備的試

驗電壓、電流要求，重新計算并調整諧振回路參數，確保回路處于諧振狀態，避免因參數不匹配導致電流過大。此外，查看試驗裝置

的過流保護整定值是否設置過低，若整定值過低，容易誤動作，可根據試驗要求適當調整過流保護整定值，但需確保整定值在安全范

圍內。?

線路接觸不良：檢查試驗回路中的所有連接線，包括電源線、高壓線、接地線等，查看是否存在接觸不良、氧化、腐蝕等情況。對接

觸不良的部位進行清潔、打磨，重新連接牢固。對于氧化、腐蝕嚴重的接線端子，需進行更換，確保線路連接良好，減少接觸電阻，

避免因接觸電阻過大導致過流。?

三、試驗過程中出現異常聲響或振動?

（一）故障現象?

在串聯諧振試驗過程中，裝置發出異常的聲響，如刺耳的尖叫、嗡嗡聲，或伴有明顯的振動。?

（二）故障原因及排除方法?

機械松動：檢查裝置內部的電抗器、變壓器等部件的固定螺栓是否松動，電抗器的硅鋼片是否存在松動或移位。對于松動的螺栓，使

用合適的工具進行緊固；對于移位的硅鋼片，重新調整位置并固定。同時，檢查裝置的外殼及其他機械結構是否牢固，有無變形或損

壞，修復或更換損壞的機械部件，確保裝置機械結構穩定。?

局部放電：異常聲響和振動可能是由于裝置內部存在局部放電現象引起。檢查高壓部件的絕緣是否良好，如絕緣子、套管等是否存在

裂紋、破損或表面污穢。對于表面污穢的部件，使用干凈的抹布和專用清潔劑進行清潔；對于存在裂紋、破損的部件，必須更換新的

絕緣部件。此外，檢查高壓連接部位是否存在接觸不良，導致局部電場集中產生放電，重新緊固連接部位，確保接觸良好，必要時涂

抹導電膏，改善接觸性能。?

諧振狀態不穩定：若裝置未處于良好的諧振狀態，可能會導致電流、電壓波動，從而產生異常聲響和振動。重新檢查諧振回路參數，

確保電抗器、電容器與被試設備匹配，調整參數使回路達到穩定的諧振狀態。同時，觀察試驗過程中的電流、電壓波形，若波形畸變

嚴重，說明可能存在諧波干擾或其他問題，可采取加裝濾波器等措施進行改善。?

四、顯示異常或數據錯誤?

（一）故障現象?

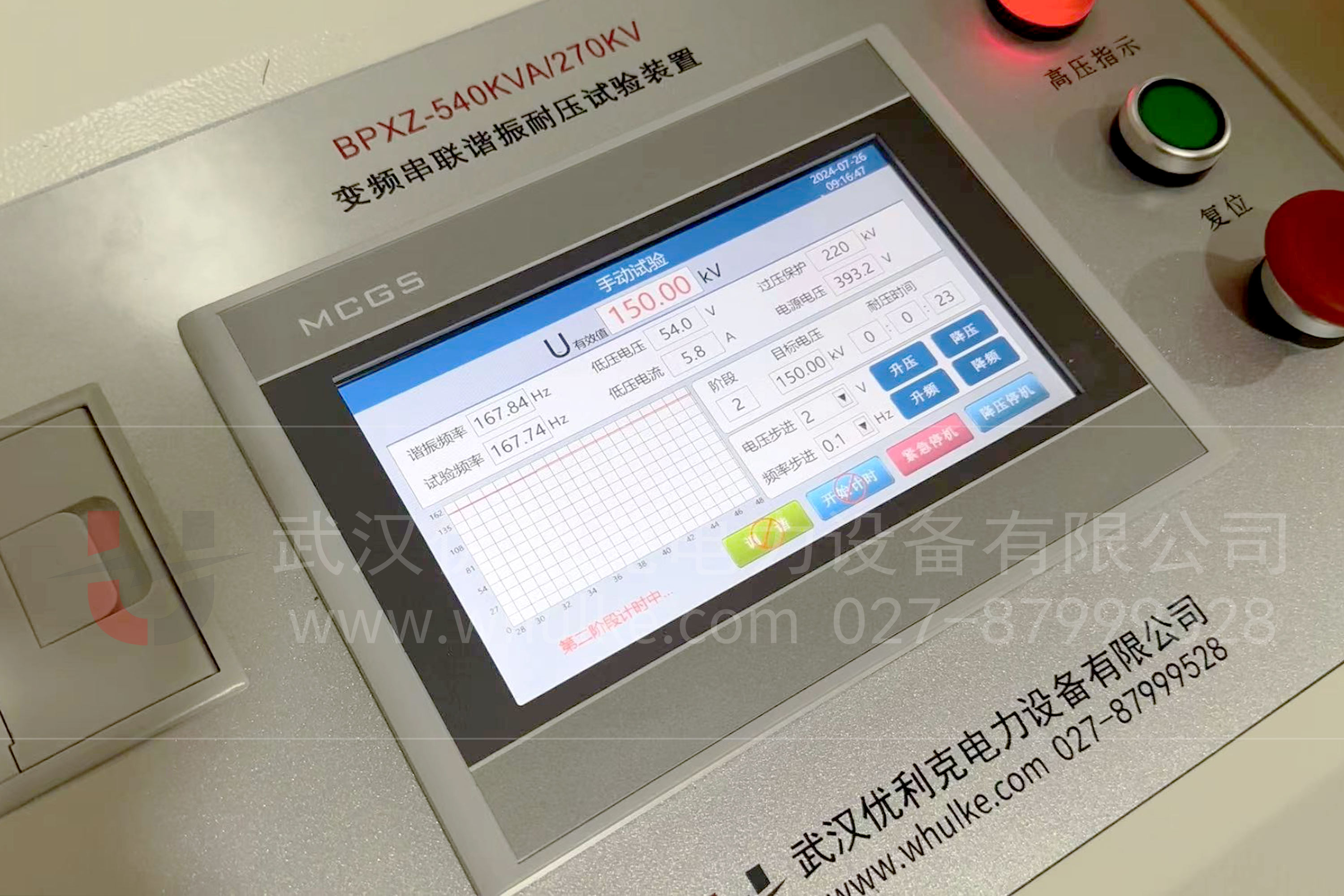

裝置顯示屏無顯示、顯示亂碼，或顯示的數據與實際測量值不符，如電壓、電流、頻率等參數偏差較大。?

（二）故障原因及排除方法?

顯示屏或顯示電路故障：檢查顯示屏的連接線纜是否松動、損壞，重新插拔連接線纜，確保連接可靠。若線纜損壞，更換新的線纜。

若顯示屏本身出現故障，如屏幕損壞、背光不亮等，需聯系廠家更換顯示屏。對于顯示電路故障，檢查電路板上與顯示相關的元件，

如驅動芯片、電阻、電容等是否存在損壞，使用專業工具進行檢測和更換。?

傳感器或測量電路問題：試驗裝置通過傳感器（如電壓互感器、電流互感器）采集電壓、電流等信號，若傳感器故障或測量電路出現

問題，會導致數據錯誤。使用標準儀器對傳感器進行校準，檢查傳感器的輸出信號是否正常。若傳感器損壞，更換同規格的傳感器。

對于測量電路，檢查電路中的放大器、濾波器等元件是否正常工作，修復或更換損壞的元件，確保測量電路準確采集和傳輸信號。?

軟件或系統故障：裝置的軟件系統可能存在漏洞或故障，導致顯示異常或數據錯誤。嘗試對裝置進行復位操作，恢復默認設置。若問

題仍未解決，聯系廠家獲取最新的軟件版本，對裝置進行軟件升級，修復軟件故障。同時，檢查裝置的系統參數設置是否正確，如測

量單位、顯示模式等，確保參數設置符合試驗要求。?
